Als Lieferant von DC-Bürstenmotoren erhalte ich häufig Anfragen von Kunden zu verschiedenen technischen Aspekten dieser Motoren. Eine der am häufigsten gestellten Fragen lautet: „Wie hoch ist das Anlaufdrehmoment eines DC-Bürstenmotors?“ In diesem Blogbeitrag werde ich mich mit dem Konzept des Anlaufdrehmoments, seiner Bedeutung und seinem Zusammenhang mit der Leistung von Gleichstrom-Bürstenmotoren befassen.
Drehmoment verstehen
Bevor wir uns mit dem Anlaufdrehmoment befassen, wollen wir zunächst verstehen, was Drehmoment ist. Das Drehmoment ist ein Maß für die Rotationskraft, die ein Motor erzeugen kann. Es ist die Kraft, die ein Objekt dazu bringt, sich um eine Achse zu drehen. Im Zusammenhang mit einem DC-Bürstenmotor ist das Drehmoment das, was es dem Motor ermöglicht, die Welle zu drehen und die Last anzutreiben.
Das Drehmoment wird normalerweise in der Einheit Newtonmeter (N·m) oder Pfund-Fuß (lb·ft) gemessen. Das Drehmoment, das ein Motor erzeugen kann, hängt von mehreren Faktoren ab, darunter der Konstruktion des Motors, der Stärke des Magnetfelds und dem Strom, der durch die Wicklungen des Motors fließt.
Was ist das Anlaufdrehmoment?
Das Anlaufdrehmoment, auch Losbrechmoment genannt, ist das Drehmoment, das erforderlich ist, um die Welle eines Motors aus einer stationären Position in Drehung zu versetzen. Dabei handelt es sich um das maximale Drehmoment, das ein Motor im Moment des Einschaltens erzeugen kann. Das Anlaufdrehmoment ist entscheidend, da es die Fähigkeit des Motors bestimmt, die Trägheit der Last zu überwinden und eine Bewegung einzuleiten.
In vielen Anwendungen wie Förderbändern, Pumpen und Robotik kann die Last eine erhebliche Trägheit aufweisen. Dies bedeutet, dass ein großes Drehmoment erforderlich ist, um die Last in Bewegung zu setzen. Wenn das Anlaufdrehmoment des Motors nicht ausreicht, ist der Motor möglicherweise nicht in der Lage, die Last überhaupt zu starten, oder er kann unter der Last abwürgen.
Faktoren, die das Startdrehmoment beeinflussen
Mehrere Faktoren können das Anlaufdrehmoment eines Gleichstrom-Bürstenmotors beeinflussen. Dazu gehören:
Ankerwiderstand
Der Ankerwiderstand eines DC-Bürstenmotors ist der Widerstand der Ankerwicklung des Motors. Ein geringerer Ankerwiderstand lässt mehr Strom durch die Ankerwicklung fließen, was wiederum die magnetische Feldstärke und das Anlaufdrehmoment erhöht. Ein geringerer Ankerwiderstand bedeutet jedoch auch, dass der Motor beim Start mehr Strom zieht, was zu einem höheren Stromverbrauch und einer möglichen Überhitzung führen kann.
Magnetische Feldstärke
Die Stärke des Magnetfelds in einem DC-Bürstenmotor wird durch die Permanentmagnete oder die Feldwicklung bestimmt. Ein stärkeres Magnetfeld führt zu einem höheren Anlaufdrehmoment. Bei Permanentmagnet-Gleichstrommotoren (PMDC) wird das Magnetfeld durch Permanentmagnete bereitgestellt, die typischerweise aus Materialien wie Neodym oder Ferrit bestehen. Bei Gleichstrommotoren mit gewickeltem Feld wird das Magnetfeld durch eine Feldwicklung erzeugt, die von einer separaten Stromquelle mit Strom versorgt wird.
Anzahl der Ankerleiter
Auch die Anzahl der Leiter in der Ankerwicklung beeinflusst das Anlaufdrehmoment. Eine höhere Anzahl an Leitern bedeutet, dass im Anker mehr stromdurchflossene Pfade vorhanden sind, was die magnetische Feldstärke und das Anlaufdrehmoment erhöht.
Versorgungsspannung
Die Versorgungsspannung eines DC-Bürstenmotors hat einen direkten Einfluss auf das Anlaufdrehmoment. Eine höhere Versorgungsspannung führt dazu, dass ein höherer Strom durch die Ankerwicklung fließt, was die magnetische Feldstärke und das Anlaufdrehmoment erhöht. Es ist jedoch zu beachten, dass die Versorgungsspannung innerhalb des Nennspannungsbereichs des Motors liegen muss, um Schäden am Motor zu vermeiden.
Berechnung des Anlaufdrehmoments
Das Anlaufdrehmoment eines DC-Bürstenmotors kann mit der folgenden Formel berechnet werden:
[T_{start} = K \cdot \Phi \cdot I_{start}]
Wo:
- (T_{start}) ist das Startdrehmoment (N·m)
- (K) ist eine Konstante, die von der Konstruktion des Motors abhängt
- (\Phi) ist der magnetische Fluss (Weber)
- (I_{start}) ist der Anlaufstrom (Ampere)
Der Anlaufstrom (I_{start}) kann mit dem Ohmschen Gesetz berechnet werden:
[I_{start} = \frac{V}{R_a}]
Wo:
- (V) ist die Versorgungsspannung (Volt)
- (R_a) ist der Ankerwiderstand (Ohm)
Bedeutung des Anlaufdrehmoments in verschiedenen Anwendungen
Die Bedeutung des Anlaufdrehmoments variiert je nach Anwendung. Hier sind einige Beispiele für Anwendungen, bei denen das Anlaufdrehmoment von entscheidender Bedeutung ist:
Förderbänder
Förderbänder werden verwendet, um Materialien von einem Ort zum anderen zu transportieren. Wenn ein Förderband gestartet wird, muss es die Trägheit des Bandes und die Belastung des Bandes überwinden. Damit das Förderband reibungslos und ohne Abwürgen anläuft, ist ein Motor mit einem hohen Anlaufdrehmoment erforderlich.
Pumps
Pumpen werden verwendet, um Flüssigkeiten von einem Ort zum anderen zu transportieren. Wenn eine Pumpe gestartet wird, muss sie den Widerstand der Flüssigkeit und die Trägheit des Pumpenlaufrads überwinden. Damit die Pumpe schnell und effizient startet, ist ein Motor mit einem hohen Anlaufdrehmoment erforderlich.
Robotik
Roboter werden in einer Vielzahl von Anwendungen eingesetzt, beispielsweise in der Fertigung, Montage und Erkundung. In der Robotik ist das Anlaufdrehmoment der Motoren entscheidend dafür, dass der Roboter seine Gelenke bewegen und seine Aufgaben ausführen kann. Ein Motor mit einem niedrigen Anlaufdrehmoment kann dazu führen, dass sich der Roboter langsam oder gar nicht bewegt.
Unser Angebot an DC-Bürstenmotoren
Als führender Anbieter von Gleichstrom-Bürstenmotoren bieten wir eine breite Palette von Motoren mit unterschiedlichen Anlaufdrehmomenten an, um den Anforderungen verschiedener Anwendungen gerecht zu werden. Unser Produktportfolio umfasstPMDC-Motorfabrik,DC-Getriebemotor, Und24V hydraulischer Gleichstrommotor-Fabrik.

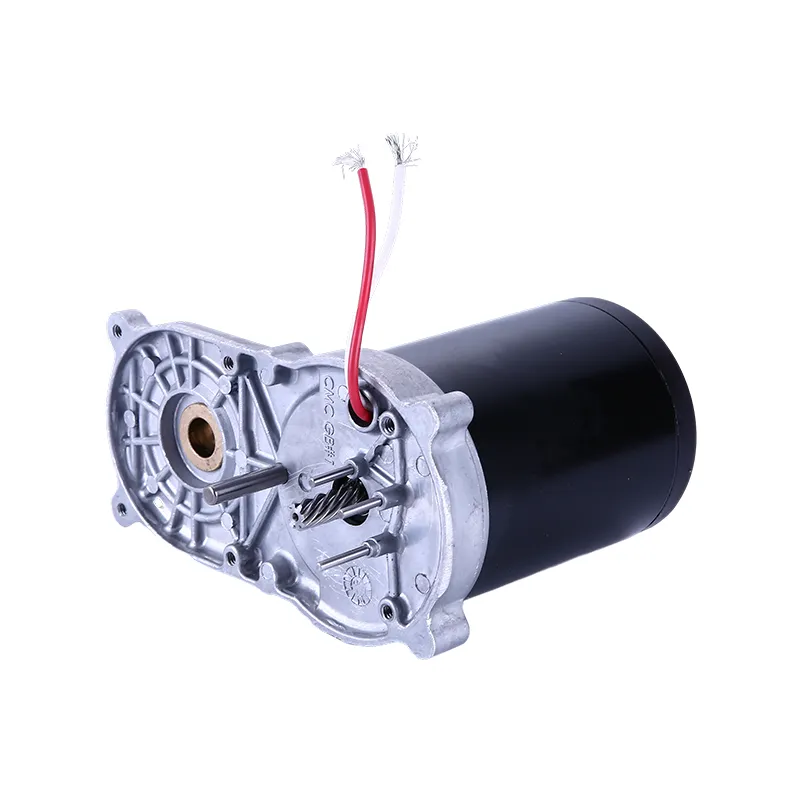

Unsere PMDC-Motoren sind für ihren hohen Wirkungsgrad, ihre kompakte Größe und ihre zuverlässige Leistung bekannt. Sie sind in verschiedenen Spannungs- und Drehmomentwerten erhältlich und eignen sich daher für ein breites Anwendungsspektrum. Unsere Gleichstromgetriebemotoren sind für ein hohes Drehmoment bei niedrigen Drehzahlen ausgelegt und eignen sich daher ideal für Anwendungen wie Förderbänder, Robotik und Automatisierung. Unsere hydraulischen 24-V-Gleichstrommotoren wurden speziell für hydraulische Anwendungen entwickelt, bei denen ein hohes Anlaufdrehmoment und zuverlässige Leistung unerlässlich sind.
Kontaktieren Sie uns für Ihre Anforderungen an DC-Bürstenmotoren
Wenn Sie auf der Suche nach einem zuverlässigen Lieferanten von DC-Bürstenmotoren mit hohem Anlaufdrehmoment sind, sind Sie bei uns genau richtig. Wir verfügen über das Fachwissen und die Erfahrung, um Sie bei der Auswahl des richtigen Motors für Ihre Anwendung zu unterstützen. Ganz gleich, ob Sie einen Standardmotor oder eine maßgeschneiderte Lösung benötigen, wir können Ihnen die besten Produkte und Dienstleistungen bieten.
Kontaktieren Sie uns noch heute, um Ihre Anforderungen zu besprechen und ein Angebot zu erhalten. Unser Expertenteam steht Ihnen gerne zur Seite und beantwortet Ihre Fragen.
Referenzen
- Fitzgerald, AE, Kingsley, C. & Umans, SD (2003). Elektrische Maschinen (6. Aufl.). McGraw-Hill.
- Chapman, SJ (2012). Grundlagen elektrischer Maschinen (5. Aufl.). McGraw-Hill.
- Krause, PC, Wasynczuk, O. & Sudhoff, SD (2013). Analyse elektrischer Maschinen und Antriebssysteme (3. Aufl.). Wiley.
